Background.

Туберкулез (ТБ) остается одной из ведущих причин смертности среди инфекционных заболеваний в мире. По данным глобального доклада ВОЗ, в 2024 году 10,7 млн человек заболели ТБ, что соответствует 131 случаю на 100 000 населения [1]. В Российской Федерации отмечается устойчивая тенденция снижения заболеваемости туберкулезом и в 2024 году показатель составил 34 на 100 000 населения [1]. Тем не менее проблема лекарственной устойчивости возбудителя туберкулеза ТБ – Mycobacterium tuberculosis complex (МБТ) – остается крайне актуальной: Россия относится к числу стран с высокой распространенностью множественно лекарственно устойчивого ТБ (МЛУ ТБ), причем доля МЛУ ТБ среди впервые выявленных случаев в ряде регионов превышает 30–35% [1, 2].

Эффективное лечение ТБ требует своевременной и качественной диагностики, включающей не только выявление возбудителя, но и определение профиля его лекарственной чувствительности с целью назначения адекватной этиотропной [2]. На уровне международных и национальных клинических рекомендаций в качестве современного стандарта рассматриваются молекулярно-биологические методы, прежде всего основанные на полимеразной цепной реакции (ПЦР), которые обеспечивают быстрое обнаружение МБТ и маркеров лекарственной устойчивости [3, 4]. Однако проведение таких исследований требует оснащенных лабораторий и высококвалифицированного персонала, что ограничивает доступность диагностики и удлиняет сроки получения результатов, приводя к задержке верификации диагноза и своевременного начала терапии.

Для решения этой проблемы в мировой практике активно развиваются POC и nPOC технологии, позволяющие выполнять диагностику максимально близко к месту оказания медицинской помощи и непосредственно у постели больного [5]. Для ТБ широкое распространение получили картриджные системы, такие как GeneXpert MTB/RIF и GeneXpert MTB/RIF Ultra, рекомендованные ВОЗ для быстрой идентификации МБТ и определения устойчивости к рифампицину и другим препаратам и внедренные, в том числе, в периферических учреждениях здравоохранения, не оснащенных полноформатными ПЦР лабораториями [6]. В Российской Федерации эти приборы также нашли применение [7] однако ограничения, связанные с поставками импортного оборудования, расходных материалов и сервисным обслуживанием, существенно сузили возможности их широкого использования [8].

Отсутствие на отечественном рынке собственных картриджных тест систем и приборов для выявления МБТ и тестирования лекарственной устойчивости формирует разрыв между потребностями практического здравоохранения и доступной лабораторной инфраструктурой [8]. В этой связи разработка отечественного прибора и первой картриджной тест-системы, обеспечивающей идентификацию МБТ и определение устойчивости к рифампицину, представляет собой важный шаг к повышению доступности, скорости и эффективности диагностики ТБ в Российской Федерации.

Целью данной работы стала разработка и изготовление серийного образца автоматического устройства для экспресс-диагностики ТБ и определения антибиотикорезистентности МБТ. Разрабатываемая система должна обеспечивать выделение нуклеиновых кислот из клинического материала, детекцию ДНК МБТ методом ПЦР в реальном времени, а также анализ мутаций в геноме возбудителя, ассоциированных с лекарственной устойчивостью к противотуберкулезным препаратам.

Материалы и методы

На базе ФГБУ НМИЦ ФПИ МЗ РФ было разработано автоматизированное устройство для выявления МБТ и определения их лекарственной устойчивости к рифампицину [9, 10]. Новый метод основан на полимеразной цепной реакции в реальном времени с флуоресцентной детекцией, позволяющей одновременно идентифицировать ДНК МБТ и определять мутации, связанные с устойчивостью к рифампицину. Время проведения анализа составило два часа от момента поступления биоматериала до получения окончательного результата. Данное автоматизированное устройство представляет собой диагностический комплекс для полного цикла молекулярного выявления ДНК МБТ и мутаций, приводящих к их лекарственной устойчивости. Конструкция устройства основана на использовании одноразового многофункционального картриджа, содержащего специализированные ячейки для всех этапов анализа – от внесения пробы до проведения полимеразной цепной реакции. Процесс выделения и очистки ДНК реализован с применением технологии магнитных микрочастиц в сочетании с ультразвуковой обработкой, что обеспечивает высокую эффективность пробоподготовки.

Амплификация генетического материала осуществляется в интегрированном ПЦР-чипе, содержащем три независимые реакционные ячейки, что позволяет параллельно анализировать несколько мишеней. Особенностью устройства является его замкнутая конструкция, полностью исключающая контакт оператора с потенциально инфекционным материалом на всех этапах работы. Управление жидкостными потоками реализовано посредством точного поворотного клапана, обеспечивающего автоматизированную подачу реагентов и проб между различными зонами картриджа. Полная автоматизация всех этапов анализа – от подготовки пробы до интерпретации результатов – обеспечивает высокую воспроизводимость исследований при минимальном участии оператора.

Конструкция и принцип работы анализатора

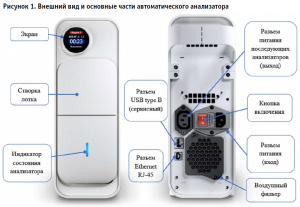

Работа прибора (рис. 1) основана на последовательном выполнении этапов экстракции и амплификации нуклеиновых кислот в автоматическом режиме в замкнутом объеме одноразового картриджа. На первом этапе в анализируемую пробу вносится буфер для разведения и предварительной обработки образца, после чего смесь инкубируют при комнатной температуре. Затем аликвота подготовленного образца переносится в одноразовый картридж, который загружается в прибор; далее оператор запускает предустановленный протокол, и все последующие операции выполняются в полностью автоматическом режиме до получения результатов ПЦР-анализа. По завершении цикла измерений оператору предоставляются данные ПЦР в формате кривых амплификации и/или интерпретированных заключений.

Встроенная система обеспечивает автоматическую экстракцию нуклеиновых кислот с использованием технологии магнитных частиц и фильтрации, что позволяет эффективно очищать ДНК от белков, липидов и других примесей. Очищенный материал автоматически направляется в реакционные камеры картриджа, где осуществляется амплификация специфических участков генома методом ПЦР в режиме реального времени в присутствии праймеров, флуоресцентных зондов и термостабильной ДНК-полимеразы. Термоциклирование реализуется с помощью интегрированного нагревательного блока, обеспечивающего точное поддержание температурных режимов денатурации, отжига и элонгации на протяжении всего ПЦР-протокола.

В процессе амплификации прибор регистрирует нарастающий флуоресцентный сигнал, пропорциональный количеству накопленных продуктов ПЦР, что позволяет проводить детекцию в режиме реального времени и оценивать кинетику реакции. На основании анализа флуоресцентных кривых подтверждается наличие или отсутствие ДНК целевого патогена, а при использовании специфических зондов становится возможной идентификация мутаций, связанных с развитием лекарственной устойчивости. Все этапы – после загрузки картриджа до выдачи результата – выполняются без вмешательства оператора, что минимизирует риск контаминации, снижает влияние человеческого фактора и обеспечивает высокую воспроизводимость и стандартизацию получаемых данных.

Конструкция и принцип работы картриджа

Набор реагентов реализуется в формате одноразового картриджа, внутри которого размещены все необходимые реактивы и расходные материалы для проведения полного цикла анализа. Конструктивно картридж включает ряд функциональных зон, обеспечивающих последовательное проведение лизиса микроорганизмов, выделения и очистки нуклеиновых кислот, а также амплификации и детекции ДНК МБТ методом ПЦР в режиме реального времени.

В состав картриджа входят реагенты для химического лизиса МБТ, представленные концентрированным гуанидинсодержащим буфером, обеспечивающим разрушение клеточных структур и денатурацию белков. При смешивании клинического образца с лизирующим буфером происходит инактивация МБТ и высвобождение их ДНК, при этом гуанидин-изотиоцианат дополнительно способствует последующей сорбции нуклеиновых кислот на кремнийсодержащих носителях. В качестве твердой фазы для выделения ДНК используются магнитные частицы, функционализированные молекулами, способными специфически связываться с нуклеиновыми кислотами (например, диоксид кремния на магнитных микрочастицах), на поверхности которых ДНК микобактерий адсорбируется в присутствии хаотропных агентов. Очистка и высвобождение ДНК

из бактериальных клеток осуществляются с использованием набора буферов для промывки и элюции, содержащихся в отдельных резервуарах картриджа. Последовательное введение промывочных растворов с оптимальным содержанием органических растворителей (изопропанола, этанола) и солей гуанидина обеспечивает удаление белков, липидов и ингибиторов ПЦР, после чего элюирование очищенной ДНК проводится низкоионным буфером, например TE (Tris-EDTA). Для проведения амплификации в картридже также размещен комплекс компонентов для ПЦР в реальном времени: термостабильная ДНК-полимераза, MgCl2, дезоксинуклеотидтрифосфаты, буферная система, а также смесь праймеров и флуоресцентно меченых молекулярных зондов, обеспечивающих детекцию специфических ампликонов МБТ и идентификацию мутаций, ассоциированных с их лекарственной устойчивостью.

Картридж интегрирован с микрофлюидным чипом, содержащим одну или несколько ПЦР-ячеек, в которых осуществляется термоциклирование. Микроканальная система соединяет реакционные камеры с резервуарами, содержащими лизирующие, промывочные и элюирующие растворы, а также ПЦР-реакционную смесь, и оснащена управляемыми клапанами, обеспечивающими поэтапное и контролируемое перемещение жидкостей. В конструкции могут использоваться поворотные или мембранные клапаны, позволяющие направлять потоки из одной зоны картриджа в другую в заданные временные моменты, что обеспечивает полностью автоматизированное выполнение протокола от загрузки образца до получения результата амплификации.

Программное обеспечение

Для обеспечения работы пользователя с аналитическим устройством было разработано клиентское программное обеспечение. Его назначением является запуск анализа с реализацией контроля и индикации этапов его проведения, обработка результатов измерений с построением графиков флуоресцентного сигнала и кривых плавления зондов для двухстадийной «гнездовой» ПЦР, а также последующее хранение, просмотр и редактирование полученных данных. Программное обеспечение поддерживает экспорт результатов анализа во внешние форматы, вывод предупреждений и системных сообщений для пользователя и реализацию функций мониторинга текущего состояния анализатора.

Апробация анализатора и картриджа

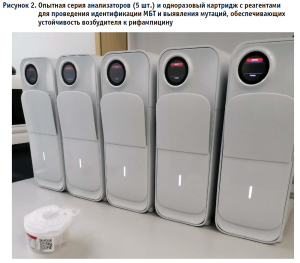

Целью лабораторных испытаний являлась всесторонняя оценка работоспособности серийных образцов модульного автоматического устройства (рис. 2), предназначенного для экспресс-диагностики ТБ, а также для определения антибиотикорезистентности МБТ. В рамках испытаний осуществлялась проверка корректности и устойчивости алгоритмов анализа данных на контрольных образцах, оценка межприборной воспроизводимости результатов, а также анализ функциональных характеристик программного обеспечения, предназначенного для управления устройством и обработки данных. Задачи испытаний включали настройку алгоритмов обработки данных на серии контрольных образцов, последующую количественную и качественную оценку согласованности результатов, получаемых на различных экземплярах устройства, и оценку полноты, удобства и надежности реализованного программного функционала в условиях, приближенных к реальной лабораторной практике.

При проведении анализа оператор вносит 1 мл предварительно подготовленного исследуемого образца в специальную ячейку картриджа, после чего картридж герметично закрывается и помещается в портативный анализатор. Дальнейшие операции выполняются автоматически под управлением встроенного программного обеспечения. На первом этапе проводится лизис клеток микобактерий и сорбция ДНК: образец смешивается с лизирующим буфером, затем после инкубации к смеси добавляются магнитные частицы, связывающие высвобожденную ДНК, которые иммобилизируются на стенке реакционной ячейки под действием магнита, в то время как жидкая фракция с примесями удаляется или перераспределяется внутри картриджа.

Затем в автоматическом режиме выполняются промывка и элюирование ДНК. Последовательно подаются промывочные буферы (гуанидинсодержащий, затем изопропаноли этанолсодержащие растворы), при этом частицы с адсорбированной на них ДНК удерживаются магнитом, а промывочные отходы удаляются, что обеспечивает очищение нуклеиновой кислоты. После завершения промывок частицы ресуспендируются в небольшом объеме элюента, и под действием температуры происходит десорбция ДНК в раствор, формируя очищенный элюат.

Полученный элюат автоматически переводится в зону амплификации, где находятся лиофилизированные ПЦР-реагенты; их растворение приводит к формированию ПЦР-смеси требуемого состава. Далее реализуется гнездовая мультиплексная ПЦР с молекулярными маяками, включающая две фазы: предварительное обогащение целевых участков генома с помощью внешних праймеров, последующее разбавление ампликонов и вторая фаза амплификации с внутренними праймерами в асимметричном формате, обеспечивающем накопление одноцепочечных ампликонов.

Детекция осуществляется в режиме реального времени с использованием молекулярных маяков – петлевых олигонуклеотидных зондов с флуорофором и гасителем, которые при гибридизации с комплементарной ДНК переходят в разомкнутое состояние, сопровождающееся появлением флуоресцентного сигнала. Мультиплексный набор зондов обеспечивает одновременное выявление ДНК МБТ и мутаций лекарственной устойчивости за счет разделения сигналов по спектральным каналам и/или по температурам плавления. Интенсивность флуоресценции регистрируется в каждом канале на протяжении ПЦР, при необходимости дополнительно анализируются кривые плавления, а встроенное программное обеспечение сопоставляет полученные данные с заданными пороговыми критериями и формирует заключение о наличии ДНК МБТ и мутаций, ассоциированных с лекарственной устойчивостью; результаты сохраняются во внутренней памяти прибора и могут быть экспортированы во внешние информационные системы.

В рамках исследования было проведено предварительное испытание клинических образцов от пациентов с ранее полученными результатами ПЦР-диагностики. Среди них 82,8% образцов были положительными на ДНК МБТ, а 17,2% образцов имели отрицательный результат. При применении картриджного метода во всех исследованных случаях были получены результаты, полностью совпадающие с данными стандартной ПЦР.

Среди положительных образцов в 58,3% случаев были выявлены МБТ, имеющие мутации, ассоциированные с устойчивостью к рифампицину. Результаты, полученные с использованием картриджного метода, во всех этих случаях совпали с данными ПЦР по факту обнаружения таких мутаций.

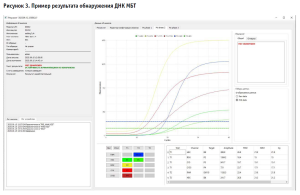

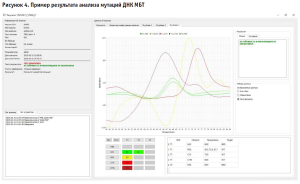

Интерпретация результатов осуществлялась программным обеспечением в автоматическом режиме также, как для обнаружения МБТ. Примеры результатов работы программного обеспечения представлены на рисунках 3 и 4.

Выявление мутаций в целевых участках генома осуществлялось методом анализа кривых плавления. Автоматизированный обсчет результатов амплификации и последующего этапа плавления требует разработки специализированных математических алгоритмов обработки данных. Для оценки корректного прохождения ПЦР был реализован алгоритм, в котором на основании амплитуды кривой накопления флуоресцентного сигнала и положения максимума второй производной (Cp) в экспоненциальной фазе роста кривой выполняется автоматический расчет результата реакции. Для определения наличия мутаций требуется достоверное измерение температур плавления используемых зондов. Автоматическая выдача заключения о наличии или отсутствии устойчивости МБТ к рифампицину, то есть фактически о наличии или отсутствии определенных мутаций в области RRDR (преимущественно) гена rpoB, реализуется в несколько последовательных этапов обработки данных. На первом этапе необработанные флуоресцентные данные плавления подвергаются процедуре сглаживания с целью минимизации шумов и устранения выбросов сигнала, после чего по положению минимума первой производной обработанных кривых плавления определяется температура плавления каждого зонда (рис. 4). Далее, путем сравнения полученных значений температур плавления с референсными данными, заложенными в базу программного обеспечения, выдается итоговый результат о наличии или отсутствии генетических маркеров резистентности к рифампицину.

Conclusion.

В результате проведенной работы создан отечественный анализатор для диагностики ТБ и определения антибиотикорезистентности, ориентированный в том числе на использование в первичном звене здравоохранения. Разработка имеет высокий потенциал для повышения доступности и оперативности лабораторной диагностики, что будет способствовать улучшению исходов лечения и снижению распространенности ТБ. Предварительные исследования подтвердили точность и надежность прибора, показав полное совпадение результатов с существующими ПЦР методами диагностики. Для дальнейшей валидации технологии и получения международной регистрации будут проведены многоцентровые клинические испытания. Кроме того, созданная технологическая платформа открывает возможности разработки новых картриджей для выявления как инфекционных, так и неинфекционных заболеваний в местах оказания медицинской помощи. В настоящее время ведется работа над созданием картриджей, идентифицирующих мутации устойчивости МБТ к рифампицину, изониазиду и фторхинолонам одновременно, а также для выявления острых респираторных инфекций, ВИЧ и гепатитов А и Б.
